Wzmacniacze obrazu

Wzmacniacze obrazu (IIT) to lampy próżniowe, które wzmacniają obraz o niskim poziomie oświetlenia do poziomu obserwowalnego. Wzmacniacze obrazu to najważniejsze moduły urządzeń noktowizyjnych, które odgrywają kluczową rolę w zastosowaniach obronnych/bezpieczeństwa/przemysłowych. Technologia produkcji wzmacniaczy obrazu jest bardzo skomplikowana, a parametry wydajności nowoczesnych IIT różnią się nawet w ramach tego samego procesu technologicznego. Co więcej, raportom z testów oferowanym przez producentów nie można w pełni ufać, ponieważ istnieją pewne różnice w metodach testowania stosowanych przez różnych producentów. Co więcej, istnieją źródła literaturowe prezentujące sprzeczne twierdzenia różnych producentów. Na rynku światowym dość często można znaleźć dwa urządzenia noktowizyjne (lub dwa wzmacniacze obrazu) o tych samych parametrach katalogowych, ale o różnej jakości obrazu. Możliwa jest również sytuacja odwrotna. Z powyższych powodów testowanie wzmacniaczy obrazu ma kluczowe znaczenie zarówno dla ich producentów, producentów urządzeń noktowizyjnych (NVD), jak i użytkowników końcowych NVD.


Testowanie lamp wzmacniaczy obrazu zazwyczaj przeprowadza się zgodnie z metodami zalecanymi przez amerykańskie normy MIL. Metody te odnoszą się do testowania lamp w zalewach po hermetyzacji. Istnieją jednak projekty, w których wymagane są bardziej szczegółowe testy z wykorzystaniem metod innych niż MIL lub testowane są lampy bez osłon przed hermetyzacją.

Inframet oferuje serię stacji/systemów testowych: ITIP, ITR, IPAS, IMAG, IBIG.

ITIP to główna stacja testowa firmy Inframet do testowania typowych lamp wzmacniających obraz (fotokatoda poniżej 25 mm, pasmo spektralne: VIS-NIR). Jest to quasi-uniwersalna, skomputeryzowana stacja, która umożliwia pomiary parametrów obrazowych, fotometrycznych, elektrycznych i czasowych lamp wzmacniających obraz. Nowa stacja testowa zastępuje stare stacje testowe ITS-I, ITS-IP i ITS-P produkowane przez Inframet do połowy 2017 roku.

Stacja ITR umożliwia pomiar parametrów niezawodnościowych lamp. IPAS umożliwia testowanie wydajności zminiaturyzowanych zasilaczy wysokiego napięcia, wykorzystywanych do budowy nowoczesnych lamp wzmacniaczy obrazu.

IBIG umożliwia testowanie nietypowych lamp wzmacniających obraz (o dużej fotokatodzie lub nietypowym paśmie widmowym).

IMAG to rewolucyjny system umożliwiający automatyczne testowanie typowych lamp wzmacniaczy obrazu w celu wsparcia produkcji masowej.

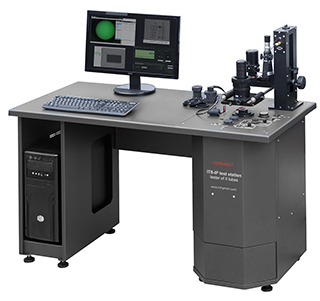

Rys.1 Stanowisko testowe ITIP Rys.2 Stanowisko testowe ITR Rys.3 Stanowisko testowe IPAS

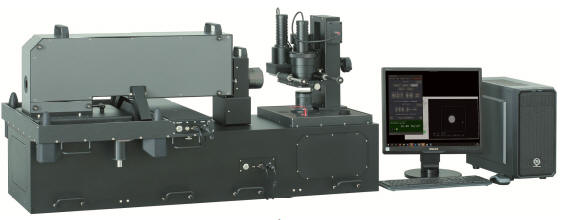

Rys. 4. Stacja IBIG

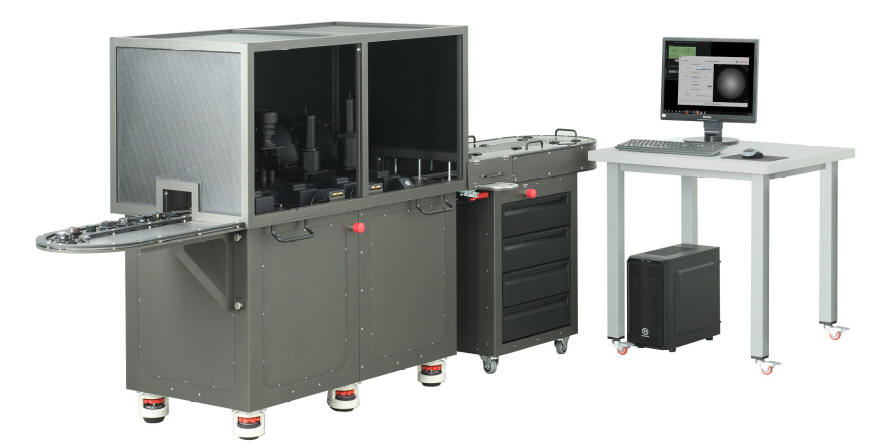

Rys. 5. Stacja IMAG

Narzędzia opcjonalne

Zasilacz HVP14C to specjalistyczny, skomputeryzowany zasilacz wysokiego napięcia, zoptymalizowany do stosowania w systemach testowania gołych lamp wzmacniaczy obrazu. Składa się z czterech modułów mocy wysokiego napięcia: HVP-1 do zasilania układu fotokatody, HVP-2 do zasilania układu MCP, HVP-3 do zasilania układu ekranującego oraz HVP-4 – opcja dla niektórych lamp Gen3, gdy wymagane jest napięcie powyżej 6000 V.
Zasilacz HVP14C znacząco różni się od typowych laboratoryjnych zasilaczy wysokiego napięcia. Wszystkie kanały są odseparowane od siebie i od zasilania wejściowego. Zakresy regulacji napięcia są zoptymalizowane pod kątem testowania nieosłoniętych lamp wzmacniaczy obrazu. Wreszcie, HVP14C może być sterowany z komputera PC za pomocą portu Ethernet.
Zasilacz HVP14C jest zoptymalizowany do użytku w półautomatycznych stanowiskach do testowania gołych lamp wzmacniaczy obrazu. Zasilacz HVP14C jest szczególnie przydatny dla producentów lamp II, którzy chcą automatycznie określić optymalny zestaw napięć do zasilania gołych lamp II, aby uzyskać najlepszą funkcję MTF takiej lampy.


Komputerowy zasilacz wysokiego napięcia HVP14C

Sytuacja rynkowa

Inframet jest światowym liderem w dziedzinie urządzeń do testowania wzmacniaczy obrazu. Szereg znanych producentów lamp II i noktowizorów korzysta ze stacji testowych Inframetu, aby usprawnić kontrolę jakości swoich produktów. Kolejną ważną grupą naszych klientów są instytuty naukowe prowadzące badania w dziedzinie wzmacniaczy obrazu.
